Poulies usinées CNC
Nous fabriquons sur mesurePoulies usinées CNCà partir de dessins clients et de fichiers CAO, y compris-réas de courroie trapézoïdale, poulies de courroie de distribution (profils HTD, GT, AT et XL/L/H), poulies de courroie plate, poulies à câble et à fil, poulies folles, poulies tendeurs, poulies à cône étagé, poulies à câble, poulies de guidage et poulies à tambour. Nos capacités de tournage, de fraisage et d'usinage CNC-avec outils en direct produisent des poulies précises et équilibrées pour les applications de transmission de puissance, de contrôle de mouvement, de levage, de transport et de machines.
Une poulie transmet la force à travers sa rainure et tourne sur son alésage, doncprécision du profil de rainure, taille et concentricité de l'alésage,-caractéristiques du faux-rond, de l'équilibre et du moyeudécidez de la fluidité du fonctionnement de la ceinture ou de la corde et de sa durée. Nous usinons des poulies dealuminium (6061-T6, 6082-T6, 7075-T6, 5083), acier inoxydable (303, 304, 316L, 17-4 PH), acier au carbone et allié (1045, 4140, 4340), laiton (C36000, C46400), cuivre (C10100, C11000) et titane (2e année, 5e année), usiné à partir de barres et de plaques pleines - afin que les rainures, les rayons et les moyeux soient découpés précisément selon le dessin pour les prototypes et la production en faible volume-. Les pièces sont fabriquées selon les dimensions, tolérances, matériaux et exigences de finition spécifiées, avec des certificats de matériaux disponibles sur demande.
Types de poulies usinées CNC que nous fabriquons
Nous usinons une large gamme de types de poulies. Vous trouverez ci-dessous les plus courants ; si votre dessin montre une configuration différente, envoyez-le pour examen.
Poulies à courroie trapézoïdale-
Réas à une ou plusieurs-rainures pour courroies trapézoïdales classiques et étroites.
Matériels: 6061-T6 · 1045 · C36000 · 316L

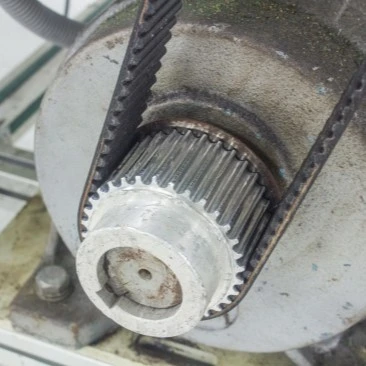

Poulies de courroie de distribution
Poulies dentées pour profils de courroie HTD, GT, AT et XL/L/H.
Matériels: 6061-T6 · 7075-T6 · 303 · 4140
Poulies à courroie plate
Poulies à face plate et couronnée-pour entraînements par courroie plate.
Matériels: 1045 · 6061-T6 · 304 · C36000
Poulies à câble et à fil
Poulies à gorge pour systèmes de câbles métalliques, de câbles et de levage.
Matériels:4140 · 316L · 17-4 PH · 4340
Poulies de renvoi
Poulies libres-qui guident et tendent les chemins de courroie.
Matériels:6061-T6 · 303 · 1045 · Titane grade 5
Poulies tendeurs
Poulies réglables maintenant une tension correcte de la courroie.
Matériels: 4140 · 7075-T6 · 316L · 303
Poulies à cône étagé
Poulies multi-diamètre pour entraînements à vitesse variable.
Matériels: 6061-T6 · 1045 · C36000 · 4140
Poulies de guidage de câble
Poulies, câbles de commande de direction et systèmes Bowden.
Matériels: 303 · 6061-T6 · C36000 · 304
Poulies à courroie ronde
Poulies à gorge-ronde pour joints toriques-et courroies rondes.
Matériels: 6061-T6 · 303 · C11000 · 1045
Poulies nervurées (PK)
Rainures multi-nervures pour courroies serpentines et PK.
Matériels: 6061-T6 · 1045 · 4140 · 316L
Marine et corrosion-Poulies de service
Poulies pour environnements salins et chimiques.
Matériels:316L · Grade 2 · Titane grade 5 · 17-4 PH
Poulies usinées sur mesure
Poulies uniques-avec rainures, moyeux et caractéristiques spéciales.
Matériels:7075-T6 · 4340 · 17-4 PH · C46400
Vous avez une poulie personnalisée ? Envoyez votre dessin
Processus d'usinage CNC pour poulies
Tournage CNC
Idéal pour :OD · rainures · faces · alésages
Le processus principal pour les poulies rondes, les rainures et les roulements s'intègre dans une seule configuration.
En direct-Tournage d'outil-Fraisage
Idéal pour :Rayons · rainures de clavette · trous transversaux
Usine les rayons, les trous d'éclairage et les caractéristiques du moyeu sans refixation.
Fraisage CNC
Idéal pour :Calage-formes de dents · méplats de moyeu
Coupe les profils de dents, les méplats de moyeu et les caractéristiques de goujons sur des poulies à base carrée ou à plaque-.
Ajustements d'alésage et de roulements
Idéal pour :Sièges de roulement · alésages de précision
Alésages de renvoi maintenus en H7 avec rainures et faces concentriques.
Rainure de clavette et vis de serrage-Usinage de vis
Idéal pour :Moyeux à clé · tendeurs
Rainures de clavette Standard et Woodruff, trous de vis définis- et caractéristiques de moyeu taraudé.
Ébavurage et finition de rainures
Idéal pour :Ceinture-rainures de contact · sièges de corde
Surfaces de rainures lisses et sans bavures-qui protègent les courroies, les câbles métalliques et les joints.
Matériaux de poulie CNC
Pour les poulies, le choix du matériau dépend decharge et vitesse, type de courroie, environnement de corrosion, exigences de masse et de centrage. Nous usinons des poulies à partir des matériaux métalliques répertoriés ci-dessous - aluminium, acier inoxydable, acier au carbone et allié, laiton, cuivre et titane.
| Matériel | Notes communes | Applications typiques des poulies | Avantages clés |
|---|---|---|---|
| Aluminium | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | Poulies de courroie de distribution, rouleaux de tension, poulies à cône étagé | Léger avec une bonne résistance ; anodisé pour des rainures-résistantes à l'usure ; 6061-T6 est la norme à usage général |
| Acier inoxydable | 303 · 304 · 316L · 17-4PH | Réas marins, poulies-de qualité alimentaire, poulies-à câble métallique | Résistance à la corrosion ; Le 316L convient aux environnements chlorés ; 17-4 PH ajoute de la résistance aux poulies chargées |
| Acier au carbone et allié | 1045 · 4140 · 4340 | -réas de courroie trapézoïdale, poulies tendeurs, poulies à câble pour charge élevée- | Haute résistance et résistance à l'usure pour les entraînements lourds |
| Laiton | C36000-laiton à coupe libre · C46400 laiton naval | Poulies d'instruments, poulies non-magnétiques et anti-étincelles | Excellente usinabilité, résistance à la corrosion, non-magnétique |
| Cuivre | C10100 (OFHC) · Cuivre électrolytique C11000 | Poulies conductrices pour systèmes électriques et spécialisés | Haute conductivité électrique et thermique |
| Titane | Niveau 2 (CP) · Niveau 5 (Ti-6Al-4V) | Poulies marines, de course et légères-haute résistance | Résistance exceptionnelle à la corrosion avec le meilleur rapport-poids- |
Notre périmètre matériel.Nous usinons des poulies dealuminium, acier inoxydable, acier au carbone et allié, laiton, cuivre et titane, usiné à partir de barres et de plaques pleines. Pour une note spéciale,envoyez votre dessin pour révision.
Précision de la poulie et géométrie des rainures
Une poulie est définie par la précision de son fonctionnement et la précision avec laquelle la rainure est découpée. Les éléments ci-dessous déterminent le suivi de la courroie, l'usure du câble et la durée de vie du variateur. Nous les usinons sur plan, et plus serrés sur demande.
| Fonctionnalité | Capacité typique | Pourquoi c'est important pour les poulies |
|---|---|---|
| Profil et angle de rainure | ±0,03 à 0,05 mm ; forme de la dent de synchronisation au dessin | Placement correct de la courroie, engagement des dents et transfert de puissance |
| Pas/espacement des rainures | ±0,02 à 0,05 mm | Les poulies à plusieurs-rainures répartissent la charge uniformément sur les courroies |
| Diamètre d'alésage | H7 (précision à H6) ; ±0,005–0,01 mm | Ajustement correct de l'arbre sans glissement ni frottement |
| Extrémité OD-/Concentricité | 0,02–0,05 mm TIR (précision à 0,01 mm) | Suivi fluide de la courroie et faibles vibrations à grande vitesse |
| Face (côté) | TIR de 0,02 à 0,05 mm | Les poulies de distribution et les brides suivent les courroies sans dérapage |
| Visage couronné ou plat | Hauteur de la couronne jusqu'au dessin (généralement 0,1 à 0,5 mm) | Ceintures plates auto-centrées sur les faces couronnées |
| Largeur et profondeur de la rainure de clavette | Norme ISO / DIN adaptée | Transfert de couple positif à l'arbre |
| Jeu de-vis et trous taraudés | ISO 6H ou par dessin | Verrouillage sécurisé du moyeu et réglage du tendeur |
| Rugosité de la surface | Ra 0,8 à 3,2 µm ; Ra 0,4–0,8 μm sur demande | Les rainures lisses prolongent la durée de vie des courroies et des câbles métalliques.- |
| Dimensions critiques | ±0,01 mm (précision à ±0,005 mm) | Évaluer-les fonctionnalités de qualité et d'alignement |
Fonctionnalités critiques que nous contrôlons
Formes de rainure- Les angles de rainure en V-, les profils des dents de synchronisation et les sièges de câble sont coupés avec précision afin que les courroies s'ajustent et transmettent la puissance nominale.
Ajustements d'alésage et d'arbre- alésages tournés et alésés jusqu'à H7 (H6 sur demande), avec rainures de clavette et positions de vis de réglage- maintenues selon le dessin.
Manque-Épuisement et équilibre- Le diamètre extérieur et la face sont contrôlés- pour que les poulies fonctionnent correctement ; équilibrage dynamique sur demande pour poulies-hautes vitesses.
Brides et guides de rail- brides de poulie de distribution usinées de manière concentrique et carrée pour maintenir les courroies sur la bonne voie.
Rayons et caractéristiques d'éclairage- fenêtres à rayons et trous d'éclairage découpés symétriquement pour préserver l'équilibre et la rigidité.
Identification- références ou marquage laser sur demande pour traçabilité et assemblage.
Traitement thermique et soulagement du stress pour les poulies CNC
Les poulies en acier à charge élevée-sont traitées thermiquement comme spécifié par le dessin. Le soulagement des contraintes avant l'usinage de finition maintient les rainures et les alésages dimensionnellement stables.
| Traitement thermique | Catégories applicables | Pièces de poulie typiques |
|---|---|---|
| Trempe et revenu | 1045 · 4140 · 4340 | -réas de courroie trapézoïdale, poulies tendeurs, poulies à câble |
| Solution + Vieillissement | 17-4 PH · 7075-T6 | Poulies en acier inoxydable et en aluminium à haute résistance- |
| Soulager le stress | Toutes les nuances d'acier · 6061-T6 | Grandes poulies avant de terminer le tournage des rainures |
| Trempe par induction | 1045 · 4140 | Surfaces des rainures-des rainures des câbles métalliques |
Finitions de surface pour poulies CNC
La finition de surface protège les poulies et améliore le comportement à l'usure des rainures - tout en gardant les surfaces de contact de la courroie-usinées selon une rugosité standard.
| Finition de surface | Matériaux applicables | Pièces de poulie typiques | Principal avantage |
|---|---|---|---|
| Anodisation (Type II / Dur III) | 6061-T6 · 6082-T6 · 7075-T6 · 5083 | Poulies synchrones, poulies folles, poulies à cône étagé | Surfaces de rainures dures et-résistantes à l'usure ; choix de couleurs |
| Conversion chimique (chromate) | Nuances d'aluminium | Poulies de renvoi prêtes à peindre- | Protection conductrice contre la corrosion ; base de peinture |
| Placage de zinc | 1045 · 4140 · 4340 | Réas-en acier à usage général | Protection contre la corrosion économique |
| Oxyde noir | 1045 · 4140 · 4340 | Poulies pour machines industrielles | Protection économique contre la corrosion ; faible accumulation |
| Placage autocatalytique au nickel | 4140 · 4340 · 1045 · Aluminium | Poulies critiques pour la précision et la corrosion- | Protection uniforme contre l'usure et la corrosion sur toutes les faces |
| Passivation | 303 · 304 · 316L · 17-4PH | Poulies de qualité marine et alimentaire- | Élimine le fer libre, améliore la résistance à la corrosion |
| Polissage | 304 · 316L · Aluminium | Poulies à câbles-et à câbles | Les sièges à rainure lisse réduisent l'usure du câble |
| Revêtement en poudre/préparation de peinture | Acier · Aluminium | Poulies structurelles et de convoyeurs | Surfaces usinées prêtes à peindre sur demande |
Contrôle qualité des poulies
Nous inspectons les profils de rainures, les alésages, le faux-rond, les rainures de clavette et la qualité des surfaces tout au long de la production pour garantir que les poulies correspondent au dessin et fonctionnent correctement. Pour les projets documentés, nous pouvons fournir des certificats de matériaux et des dossiers d'inspection pour étayer votre inspection entrante.
| Article d'inspection | Équipement / Méthode | Pièces de poulie typiques |
|---|---|---|
| Profil et angle de rainure | Jauges de rainures · MMT · Projecteur de profils | -réas de courroie trapézoïdale, poulies à câble, poulies dentées |
| Diamètre d'alésage et ajustement | Jauge d'alésage · Jauges à bouchon · MMT | Toutes les poulies montées sur moyeu et roulement- |
| OD et visage épuisé- | Indicateur sur les centres · V-Configuration du bloc | Réas, poulies de distribution et poulies folles |
| Vérification du pas des dents | MMT · Projecteur de profils | Poulies de courroie de distribution |
| Dimensions de la rainure de clavette | Jauge de hauteur · Goupilles de jauge | Poulies à moyeu à clavette |
| Inspection des fils | Go/Non-Go Jauges de filetage | Vis de réglage et tendeurs |
| Rugosité de la surface | Testeur de rugosité | Rainures de contact pour la ceinture et le câble |
| Vérification du solde | Configuration du solde (sur demande) | Poulies à grande-vitesse |
| Vérification du matériel | Spectromètre + Certificat Matériel | Matière première entrante (EN 10204 3.1 disponible) |
| Inspection finale | MMT + Rapport d'inspection | Acceptation dimensionnelle finale |
Besoin d’un contrôle qualité documenté ?Envoyez-nous vos dessins et exigences d’inspection.
Usinage de prototypes et de poulies à faible-volume
Les projets de poulies commencent souvent par des prototypes - de nouvelles configurations d'entraînement, des vérifications de l'ajustement des courroies ou le remplacement de composants obsolètes qui doivent être testés avant la production. L'usinage à partir de barres pleines évite les délais d'outillage et de moulage, les prototypes et les faibles volumes sont donc pratiques. Nous soutenonsprototype et usinage CNC-en faible volumeà partir d'échantillons uniques pour répéter de petites-commandes par lots.
Usinage de prototypes
Pour les nouvelles conceptions, validations et contrôles d’ajustement.
Quantité typique :1 à 10 pièces
Production en faible-volume
Pour les systèmes pilotes et les premières séries de production.
Quantité typique :10–1,000+ pièces
Répéter la production
Pour poulies de rechange et commandes récurrentes avec des conceptions établies.
Quantité typique :Basé sur les exigences du projet
Convient pour
-réas à courroie trapézoïdale et poulies-à gorges multiples
Poulies de courroie de distribution pour le contrôle de mouvement
Courroie plate, courroie ronde et poulies nervurées PK-
Poulies folles et tendeurs
Poulies à câbles-, câbles et guides
Cône étagé et poulies usinées sur mesure
Emballage et délai de livraison pour les poulies usinées CNC
Conditionnement
Protection des surfaces :Sacs PE, film protecteur sur rainures anodisées et polies
Protection contre la corrosion :Papier VCI pour poulies en acier en transit outre-mer
Protection de l'alésage :Bouchons ou capuchons sur alésages de précision sur demande
Commandes mixtes :Triés par numéro de pièce avec étiquettes et listes de contrôle de quantité
Emballage personnalisé :Exigences d'emballage spécifiques au client prises en charge
Délai de livraison typique
| Type de commande | Délai de livraison typique |
|---|---|
| Prototype | 5 à 10 jours ouvrables |
| Faible-commande en volume | 10 à 20 jours ouvrables |
| Ordre de fabrication | 15 à 30 jours ouvrables |
| Répéter la commande | 10 à 25 jours ouvrables |
FAQ
Q : 1. Quelles poulies usinées CNC pouvez-vous fabriquer ?
R : Nous fabriquons des poulies de courroie trapézoïdale-sur mesure, des poulies de courroie de distribution (HTD, GT, AT, XL/L/H), des poulies à courroie plate, des poulies à câble et à fil, des poulies de tension et de tension, des poulies à cône étagé, des poulies de guidage de câble, des poulies à courroie ronde, des poulies nervurées (PK) et des poulies personnalisées à partir des dessins des clients.
Q : 2. À partir de quels matériaux usinez-vous les poulies ?
R : Nous usinons des poulies en aluminium (6061-T6, 6082-T6, 7075-T6, 5083), en acier inoxydable (303, 304, 316L, 17-4 PH), en acier au carbone et allié (1045, 4140, 4340), en laiton (C36000, C46400), en cuivre (C10100, C11000) et titane (Grade 2, Grade 5).
Q : 3. Usinez-vous des poulies à partir de matériaux solides ?
R : Oui. Nous usinons des poulies à partir de barres et de plaques pleines, de sorte que les rainures, les rayons, les moyeux et les alésages sont découpés directement selon le dessin - pratique pour les prototypes et les petits volumes sans outillage de moulage.
Q : 4. Quelles tolérances pouvez-vous atteindre sur les rainures et les alésages ?
R : Nous retenons généralement ±0,03 à 0,05 mm sur les profils de rainure, les alésages H7 (±0,005 à 0,01 mm, H6 sur demande), le faux-rond TIR de 0,02 à 0,05 mm-(précision à 0,01 mm) et ±0,01 mm (précision à ±0,005 mm) sur les dimensions critiques.
Q : 5. Pouvez-vous usiner des profils de dents de poulie de courroie de distribution ?
R : Oui. Nous usinons les formes de dents HTD, GT, AT et XL/L/H selon le dessin, avec une précision de pas vérifiée par MMT ou projecteur de profil.
Q : 6. Pouvez-vous usiner des rainures de clavette et régler des-moyeux à vis ?
R : Oui. Nous découpons des rainures de clavette standard et Woodruff, définissons des-trous de vis et des caractéristiques de moyeu taraudées par dessin pour un transfert de couple positif.
Q : 7. Pouvez-vous usiner des faces de poulies couronnées ?
R : Oui. Nous usinons des faces bombées ou plates avec une hauteur de couronne par rapport au dessin (généralement 0,1 à 0,5 mm) afin que les courroies plates s'auto-centrent et suivent correctement.
Q : 8. Pouvez-vous fournir des poulies équilibrées pour un fonctionnement à grande vitesse ?
R : Oui. Le faux-rond-est contrôlé lors de l'usinage et un équilibrage dynamique est disponible sur demande pour les poulies-à grande vitesse.
Q : 9. Quelles finitions de surface proposez-vous pour les poulies ?
R : Anodisation (Type II/Dur III), revêtement par conversion chimique, zingage, oxyde noir, nickel autocatalytique, passivation, polissage et peinture-surfaces prêtes à être usinées.
Q : 10. Pouvez-vous usiner des poulies pour des environnements marins ou corrosifs ?
R : Oui.. 316Les poulies en acier inoxydable L, 17-4 PH et en titane (grade 2, grade 5) offrent une excellente résistance à la corrosion pour les applications marines et chimiques.
Q : 11. Pouvez-vous fournir des certificats de matériaux et des rapports d'inspection ?
R : Oui. Nous pouvons fournir des certificats de matériaux (EN 10204 3.1), des rapports d'inspection dimensionnelle, des rapports CMM et des enregistrements-d'épuisement sur demande.
Q : 12. Acceptez-vous les dessins 2D et les fichiers CAO ?
R : Nous pouvons travailler à partir de fichiers de dessin STEP, STP, IGES, IGS, SolidWorks, DXF et 2D courants.
Q : 13. Quel est le délai de livraison typique pour les poulies usinées CNC ?
R : Les délais de livraison typiques sont de 5 à 10 jours ouvrables pour les prototypes, de 10 à 20 jours ouvrables pour les commandes à faible volume-et de 15 à 30 jours ouvrables pour les commandes de production, en fonction de la complexité, de la quantité, des matériaux et de la finition.
