Arbres usinés CNC
Matériaux d'arbre avec nuances exactes : acier 1045/4140/4340, acier inoxydable 316L et 17-4 PH, aluminium 6061-T6, laiton C36000, titane grade 5
Tournage CNC, fraisage, tournage-fraisage, filetage et rectification de précision
Précision de ±0,005 mm sur les diamètres ; rectitude et faux-rond contrôlés sur tourillons
Trempe par induction, cémentation, nitruration et chromage dur disponibles
Nous fabriquons sur mesureArbres usinés CNCà partir de dessins clients et de fichiers CAO, y comprisarbres d'entraînement, arbres de moteur, arbres de pompe, vis mères, arbres d'engrenages, arbres cannelés, arbres d'accouplement, tiges de soupapes, arbres de guidage linéaire, broches et bagues. Nos capacités de tournage, fraisage, tournage-fraisage, filetage et rectification CNC prennent en charge des arbres à tolérances serrées-pour la transmission de puissance, les moteurs, les pompes, les vannes, les boîtes de vitesses et l'automatisation.
Un arbre transmet le couple, prend en charge la rotation et localise les autres composants - afindiamètre, faux-rond, rectitude, ajustements des tourillons, rainures de clavette et état de surfacesont les fonctionnalités qui décident si cela fonctionne vrai. Nous usinons des arbres à partir deacier au carbone et allié (1045, 4140, 4340), acier inoxydable (303, 304, 316L, 17-4 PH), aluminium (6061-T6, 7075-T6), laiton et bronze (C36000, C46400, C93700), cuivre (C10100, C11000, C17200) et titane (2e année, 5e année), avec traitement thermique et finitions de surface spécifiées par le dessin. Les pièces sont fabriquées selon les dimensions, tolérances, matériaux et exigences de finition spécifiés, avec des certificats de matériaux disponibles sur demande.
Qu'il s'agisse de prototypes uniques pour de nouvelles conceptions ou de commandes de production répétées d'arbres de rechange, nous usinons les arbres selon le dessin -, quelle que soit la quantité.
Types d'arbres usinés CNC que nous fabriquons
Nous usinons une large gamme de types d’arbres. Vous trouverez ci-dessous les plus courants ; si votre dessin montre une configuration différente, envoyez-le pour examen.
Arbres d'entraînement et de transmission de puissance
Arbres qui transmettent le couple entre le moteur, l'accouplement, la boîte de vitesses et l'équipement entraîné, avec des tourillons, des rainures de clavette et des ajustements d'accouplement contrôlés.
Matériels:1045 · 4140 · 4340 · 17-4 PH · 316L
Arbres de moteur et de rotor
Induit de moteur électrique et arbres de rotor avec sièges de roulement, sièges de pile de rotor et caractéristiques de ventilateur.
Matériels: 1045 · 4140 · 430F · 303 · 6061-T6

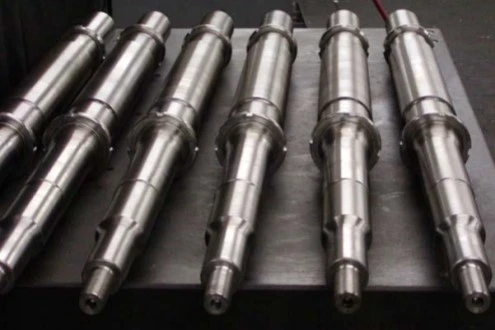

Arbres de pompe
Arbres de pompes centrifuges et volumétriques-pour l'eau, les produits chimiques, le pétrole et la marine, avec surfaces d'étanchéité et filetages de roue.
Matériels:316L · 17-4 PH · 4140 · Titane grade 5 · C46400
Vis mères et arbres filetés
Vis trapézoïdales (ACME) et métriques, tiges filetées et arbres de vis pour un mouvement linéaire.
Matériels:1045 · 4140 · 38CrMoAlA · 303 · 6061-T6
Arbres d'engrenage et de pignon
Arbres avec engrenages coupés/usinés intégrés, cannelures et sièges de pignon pour boîtes de vitesses et réducteurs.
Matériels:8620 · 5120 · 4140 · 4340 · 17-4PH
Arbres cannelés
Arbres cannelés à développante et à côtés droits-conformes aux normes DIN 5480/ANSI B92.1 pour le transfert de couple.
Matériels: 4140 · 4340 · 8620 · 1045 · 316L
Arbres d'accouplement et de connexion
Arbres avec demi-accouplements, brides, cônes et modèles de boulons pour connecter des équipements rotatifs.
Matériels: 1045 · 4140 · 4340 · 316L · 6061-T6
Tiges et axes de vannes
Tiges et axes de vanne avec sections filetées, surfaces d'étanchéité et presse-étoupes pour vannes à bille, à vanne et à soupape.
Matériels:17-4 PH · 316 · 316L · 304 · C36000
Arbres et tiges de guidage linéaire
Arbres et tiges de guidage trempés et chromés-pour roulements et bagues linéaires.
Matériels: 1045 · 4140 · 52100 · 303 · 6061-T6
Broches et mandrins
Broches de machines-outils-outils,-mandrins de maintien de pièce et localisateurs rotatifs avec cônes et ajustements de roulements précis.
Matériels:4140 · 4340 · 38CrMoAlA · 17-4 PH · 7075-T6
Bagues et manchons
Douilles, manchons et chemises de roulements lisses qui fonctionnent sur des arbres, avec alésage et ajustements contrôlés.
Matériels:Bronze C93700 · Laiton C36000 · 316L · C46400
Arbres de poussée et d'étape
Arbres étagés supportant une poussée axiale avec plusieurs tourillons, épaulements et éléments de retenue.
Matériels:4140 · 4340 · 17-4PH · 1045 · 316L
Vous avez un arbre personnalisé ? Envoyez votre dessin
Processus d'usinage CNC pour les arbres
Tournage CNC
Idéal pour :Journaux · cônes · filetages · marches · épaules
Le processus principal pour la plupart des arbres ; contrôle le diamètre, la longueur et la concentricité.
Fraisage CNC
Idéal pour :Rainures · fentes · plats · trous transversaux · dents d'engrenage
Pour les éléments fraisés sur les corps et les extrémités d'arbre.
Tournage CNC-Fraisage
Idéal pour :Arbres avec des caractéristiques tournées et fraisées dans une seule configuration
Réduit la manipulation et améliore la concentricité sur les arbres complexes.
Roulage et coupe de filetage
Idéal pour :Filetages trapézoïdaux/ACME · filetages métriques · profils de vis spéciaux
Pour vis mères et arbres filetés ; le roulement améliore la résistance du fil.
Meulage cylindrique et superficiel
Idéal pour :Sièges de roulement · diamètres des tourillons · surfaces d'étanchéité
Contient des diamètres micrométriques et des finitions Ra 0,1 à 0,4 μm sur les surfaces critiques.
Coupe de cannelures et d'engrenages
Idéal pour :Cannelures en développante · cannelures droites · dents de pignon
Pour arbres de transmission et arbres cannelés selon DIN 5480 / ANSI B92.1.
Matériaux d'arbre CNC
Pour les arbres, le choix du matériau dépend decouple et charge, vitesse, environnement d'étanchéité, corrosion, température et si un traitement thermique est nécessaire. Nous usinons des arbres à partir des matériaux métalliques répertoriés ci-dessous - aluminium, laiton et cuivre, acier inoxydable, acier au carbone et allié et titane.
Acier au carbone et allié
Acier inoxydable
Aluminium
Laiton et bronze
Cuivre
Titane
|
Matériel |
Notes communes |
Applications typiques des arbres |
Avantages clés
|
|---|---|---|---|
| Acier au carbone et allié | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · 38CrMoAlA | Arbres de transmission, arbres de moteur, arbres de transmission, vis-mères, broches, arbres de guidage | Haute résistance et ténacité ; facilement traitable à la chaleur ;-traitable ; -bête de travail rentable pour la transmission |
| Acier inoxydable | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Arbres de pompe, tiges de valve, arbres alimentaires et médicaux, arbres marins et critiques contre la corrosion- | Résistance à la corrosion et à l’hygiène ; 17-4 PH ajoute une haute résistance ; 303 machines librement |
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Arbres de moteur légers, arbres de robots et d'automatisation, arbres d'instruments | Faible poids, anodisable, facile à usiner ; Le 7075-T6 offre la plus haute résistance de l'aluminium |
| Laiton et bronze | C36000-laiton à coupe libre · C46400 laiton naval · C93700 bronze | Tiges de soupapes, bagues et manchons, arbres d'instruments et décoratifs, garnitures de roulements | Excellente usinabilité, résistance à l'usure et résistance à la corrosion |
| Cuivre | C10100 (OFHC) · Cuivre électrolytique C11000 · Cuivre béryllium C17200 | Arbres d'électrodes, arbres conducteurs, arbres de capteurs et de contacts | Haute conductivité électrique et thermique ; Le C17200 ajoute des propriétés de résistance et de ressort élevées |
| Titane | Niveau 2 (CP) · Niveau 5 (Ti-6Al-4V) | Arbres de pompes marines et chimiques, arbres médicaux, arbres légers-à haute résistance | Résistance exceptionnelle à la corrosion, haute résistance-au-poids, non-magnétique |
Traitement thermique pour arbres CNC
De nombreux arbres nécessitent une surface durcie,-résistante à l'usure, avec un noyau résistant. Le traitement thermique est spécifié par le dessin et appliqué avant ou après l'usinage des éléments critiques.
| Traitement thermique | Catégories applicables | Pièces d'arbre typiques |
Avantage
|
|---|---|---|---|
| Trempe et revenu | 4140 · 4340 · 1045 · 52100 | Arbres de transmission, arbres de transmission, broches | Résistance et ténacité uniformes dans toute la section |
| Trempe par induction | 1045 · 4140 · 4340 | Tourillons, sièges de roulement, surfaces d'étanchéité | Surface dure et-résistante à l'usure (45-55 HRC) avec noyau dur |
| Cémentation | 8620 · 5120 · 20CrMnTi | Arbres d'engrenages et cannelés, arbres de pignons | Dureté de surface élevée (58-62 HRC) avec noyau résistant |
| Nitruration / Nitruration gazeuse | 38CrMoAlA · 4140 | Vis mères, broches, arbres de haute-précision | Dureté de surface élevée avec une faible distorsion |
| Solution + Vieillissement | 17-4 PH · 7075-T6 | Arbres-haute résistance en acier inoxydable et en aluminium | Haute résistance avec résistance à la corrosion |
| Soulager le stress | Toutes les nuances d'acier | Arbres de précision avant meulage | Améliore la stabilité dimensionnelle |
Tolérances et spécifications d'usinage des arbres
Les performances de l'arbre dépendent d'un contrôle étroit du diamètre, du faux-rond, de la rectitude et de l'ajustement des tourillons. Nous maintenons les caractéristiques ci-dessous sur plan, et plus serrées sur demande.
| Spécification | Capacité typique |
Applications typiques des arbres
|
|---|---|---|
| Diamètre (journal) | ±0,01 mm (précision à ±0,005 mm) | Sièges de roulement, ajustements d'accouplement, ajustements de roue |
| Diamètre (général) | ±0,02 à 0,05 mm | Sections étagées non-critiques |
| Longueur | ±0,05–0,1 mm | Longueur totale de l'arbre, positions des épaules |
| Rectitude | Jusqu'à 0,01 mm/100 mm | Arbres longs, vis-mères |
| Concentricité / Faux-rond | Jusqu'à 0,005-0,01 mm | Journaux les uns aux autres, fils de discussion aux journaux |
| Rondeur / Cylindricité | Jusqu'à 0,003-0,005 mm | Journaux de roulement |
| Largeur et position de la rainure de clavette | ±0,02 à 0,05 mm | Clavettes d'entraînement et d'accouplement |
| Cannelure (DIN 5480 / ANSI B92.1) | Par norme · classe adaptée sur demande | Arbres cannelés et pignons |
| Rugosité de la surface | Norme Ra 0,4 à 1,6 μm ; Ra 0,1–0,4 μm moulu | Surfaces d'étanchéité, tourillons, flancs de filetage |
| Tolérance du filetage | ISO 6g / 6H ou par dessin | Filetages métriques, ACME et trapézoïdaux |
Fonctionnalités critiques que nous contrôlons
Ajustements de tourillon et de roulement- diamètres contrôlés pour les roulements, les manchons et les accouplements.
Concentricité et faux-rond- tourillons, filetages et surfaces d'étanchéité restés fidèles à l'axe.
Rectitude- contrôlé sur les arbres longs et les vis mères pour éviter les vibrations.
Rainures et cannelures- largeur, position et ajustement précis pour la transmission du couple.
Surfaces d'étanchéité- rugosité et géométrie contrôlées pour les-joints toriques, les joints à lèvres et les garnitures mécaniques.
Sujets- profils de vis métriques, ACME/trapézoïdaux et spéciaux avec diamètre primitif contrôlé.
Finitions de surface pour arbres CNC
La finition de surface protège les tourillons contre l'usure et la corrosion et répond aux exigences fonctionnelles et visuelles de l'application.
| Finition de surface | Matériaux applicables | Pièces d'arbre typiques |
Principal avantage
|
|---|---|---|---|
| Chromage dur | 1045 · 4140 · 4340 | Arbres hydrauliques, arbres de guidage, tiges de piston | Surface dure,-résistante à l'usure et à la corrosion-résistante |
| Placage autocatalytique au nickel | 4140 · 1045 · Aluminium | Arbres de pompes et de vannes, arbres d'instruments | Protection uniforme contre l’usure et la corrosion |
| Oxyde noir | 1045 · 4140 · 4340 | Arbres de transmission et de transmission généraux | Protection contre la corrosion économique avec une faible accumulation |
| Placage de zinc | Acier au carbone | Arbres et tiges à usage général- | Protection contre la corrosion économique |
| Passivation | 303 · 304 · 316L · 17-4PH | Arbres de pompe et de vanne en acier inoxydable | Élimine le fer libre, améliore la résistance à la corrosion |
| Électropolissage | 316L · 304 | Puits alimentaires, médicaux et marins | Surface lisse et propre ; améliore la résistance à la corrosion |
| Anodisation (Type II / Dur III) | 6061-T6 · 7075-T6 | Arbres de moteur et de robot en aluminium | Résistance à l'usure et à la corrosion ; isolation |
| Finition au sol | Tout acier · Inox · Titane | Tourillons, surfaces d'étanchéité, arbres de guidage | Ra 0,1–0,4 μm pour le contact avec le roulement et le joint |
Contrôle de la qualité des arbres
Nous inspectons les diamètres, le faux-rond, la rectitude, les filetages et les exigences de surface tout au long de la production pour garantir que les arbres répondent au dessin. Pour les projets documentés, nous pouvons fournir des certificats de matériaux et des dossiers d'inspection pour étayer votre inspection entrante.
| Article d'inspection | Équipement / Méthode | Pièces d'arbre typiques |
|---|---|---|
| Diamètre du tourillon | Micromètre · MMT | Sièges de roulement, ajustements d'accouplement |
| Rectitude | Comparateur à cadran · MMT | Arbres longs, vis-mères |
| Concentricité et faux-rond | MMT · Comparateur à cadran | Journaux, filetages, surfaces d'étanchéité |
| Rondeur | Testeur de rondeur / MMT | Journaux de roulement |
| Rainure/cannelure | Go/Non-Go Jauges · CMM | Rainures d'entraînement et d'accouplement, cannelures |
| Inspection des fils | Go/Non-Go Jauges de filetage | Filetages métriques et ACME |
| Rugosité de la surface | Testeur de rugosité | Surfaces d'étanchéité, tourillons |
| Dureté (traité thermiquement-) | Testeur de dureté | Surfaces-trempées et carburées par induction |
| Vérification du matériel | Spectromètre + Certificat Matériel | Matière première entrante (EN 10204 3.1 disponible) |
| CND (sur demande) | Ressuage / Particule Magnétique | Entraînement critique et arbres-à grande vitesse |
| Inspection finale | MMT + Rapport d'inspection | Acceptation dimensionnelle finale |
Besoin d’un contrôle qualité documenté ? Envoyez-nous vos dessins et exigences d’inspection.
Usinage de prototypes et d'arbres à faible-volume
Les projets d'arbres commencent souvent par des prototypes - de nouvelles conceptions, des remplacements ou des mises à niveau qui doivent être testés avant la production. Nous soutenonsprototype et usinage CNC-en faible volumeà partir d'échantillons uniques pour répéter de petites-commandes par lots.
Usinage de prototypes
Pour les nouvelles conceptions, la validation et les remplacements.
Quantité typique :1 à 10 pièces
Production en faible-volume
Pour les systèmes pilotes et les premières séries de production.
Quantité typique :10–1,000+ pièces
Répéter la production
Pour les arbres de rechange et les commandes récurrentes avec des conceptions établies.
Quantité typique :Basé sur les exigences du projet
Convient pour
Arbres d'entraînement, de moteur et de pompe
Arbres d'engrenage, cannelés et pignons
Vis mères et arbres filetés
Tiges et axes de vannes
Arbres et broches de guidage linéaire
Bagues, manchons et doublures
Emballage et délai de livraison pour les arbres CNC
Conditionnement
Protection Individuelle :Sacs PE, mousse ou film protecteur pour journaux et fils
Protection contre la corrosion :Papier VCI et huilage pour arbres en acier en transit outre-mer
Arbres longs :Emballage en tube ou en canal pour éviter la flexion et les dommages
Arbres de précision :Inserts en mousse et compartiments séparés pour les surfaces critiques
Emballage personnalisé :Numéros de pièces, étiquettes, quantités et-exigences d'emballage spécifiques au client
Délai de livraison typique
| Type de commande | Délai de livraison typique |
|---|---|
| Prototype | 5 à 10 jours ouvrables |
| Faible-commande en volume | 10 à 20 jours ouvrables |
| Ordre de fabrication | 15 à 30 jours ouvrables |
| Répéter la commande | 10 à 25 jours ouvrables |
FAQ
Q : Quels arbres usinés CNC pouvez-vous fabriquer ?
R : Nous fabriquons des arbres d'entraînement personnalisés, des arbres de moteur, des arbres de pompe, des vis mères, des arbres d'engrenages, des arbres cannelés, des arbres d'accouplement, des tiges de vannes, des arbres de guidage linéaire, des broches, des bagues et des manchons à partir des dessins du client.
Q : À partir de quels matériaux usinez-vous les arbres ?
R : Nous usinons des arbres en acier au carbone et allié (1045, 1060, 1144, 4140, 4340, 5120, 52100, 8620, 38CrMoAlA), en acier inoxydable (303, 304, 304L, 316, 316L, 17-4 PH, 410, 420), en aluminium. (6061-T6, 6063-T5, 7075-T6, 2024-T3), laiton et bronze (C36000, C46400, C93700), cuivre (C10100, C11000, C17200) et titane (Grade 2, Grade 5).
Q : Quelles tolérances d'usinage CNC pouvez-vous atteindre sur les arbres ?
R : Pour les diamètres de tourillon, nous maintenons généralement ±0,01 mm, avec un usinage de précision jusqu'à ±0,005 mm. Le faux-rond et la concentricité sont contrôlés jusqu'à 0,005–0,01 mm, en fonction de la géométrie et du matériau.
Q : Pouvez-vous usiner des arbres de pompe et de vanne en acier inoxydable ?
R : Oui. Nous usinons des arbres de pompes et des tiges de vannes en 316L, 17-4 PH, 304 et 303, avec électropolissage ou passivation pour service de corrosion.
Q : Pouvez-vous fournir des puits-traités thermiquement ?
R : Oui. Nous fournissons des arbres trempés-et-revenus, trempés par induction-, cémentés et nitrurés dans des nuances telles que 4140, 4340, 1045, 8620 et 38CrMoAlA, avec des tests de dureté sur demande.
Q : Pouvez-vous appliquer un chromage dur sur les arbres ?
R : Oui. Nous appliquons un chromage dur aux arbres en acier (1045, 4140, 4340) pour les applications hydrauliques, de guidage et de tige de piston-, ainsi que du nickel autocatalytique, de l'oxyde noir, du zingage et de la passivation.
Q : Pouvez-vous usiner des arbres cannelés et des arbres d’engrenage ?
R : Oui. Nous usinons des cannelures à développante et à côtés droits-selon DIN 5480 / ANSI B92.1 et des caractéristiques de pignon intégré sur les arbres d'engrenages en 8620, 5120, 4140 et 4340.
Q : Pouvez-vous usiner des vis mères et des filetages ACME ?
R : Oui. Nous usinons des vis trapézoïdales (ACME) et métriques et des arbres filetés, avec une rectification disponible pour les finitions de filetage Ra 0,1–0,4 μm.
Q : Pouvez-vous fournir des certificats de matériaux et des rapports d'inspection ?
R : Oui. Nous pouvons fournir sur demande des certificats de matériaux (EN 10204 3.1), des rapports d'inspection dimensionnelle, des rapports CMM, des enregistrements d'état de surface et des rapports de dureté.
Q : Acceptez-vous les dessins 2D et les fichiers CAO ?
R : Nous pouvons travailler à partir de fichiers de dessin STEP, STP, IGES, IGS, SolidWorks, DXF et 2D courants.
Q : Prenez-vous en charge la production de prototypes et de-petits volumes ?
R : Oui. Nous prenons en charge des quantités de prototypes de 1 à 10 pièces, une production en faible volume-de 10 à 1 pièces000+, ainsi que des commandes de production répétées pour des arbres de rechange.
Q : Quel est le délai de livraison typique pour les arbres usinés CNC ?
R : Les délais de livraison typiques sont de 5 à 10 jours ouvrables pour les prototypes, de 10 à 20 jours ouvrables pour les commandes à faible volume-et de 15 à 30 jours ouvrables pour les commandes de production, en fonction de la complexité, de la quantité, des matériaux et de la finition.
