Manchons usinés CNC
Nous fabriquons sur mesureManchons usinés CNCà partir de dessins clients et de fichiers CAO, y comprismanchons de roulement, manchons d'arbre, chemises de cylindre, manchons d'espacement et d'écartement, manchons adaptateurs et réducteurs, manchons de guidage de précision, manchons d'accouplement et de connecteur, manchons et inserts filetés, manchons à collier et à bague, manchons à brides, manchons d'étanchéité et d'racleur et manchons usinés sur mesure. Nos capacités de tournage CNC, d'alésage, de meulage ID/OD et d'affûtage produisent des manchons concentriques précis pour les machines, l'hydraulique, les pompes, les moteurs, l'automatisation et l'instrumentation.
Un manchon fournit une surface d'usure, un alésage précis ou une interface entre deux pièces, ainsitolérance sur le diamètre intérieur-, concentricité ID-OD, épaisseur de paroi, rectitude de l'alésage et état de surface de l'alésagedécidez si les arbres fonctionnent correctement, si les joints tiennent et si le manchon dure. Nous usinons des manchons à partir dealuminium (6061-T6, 6063-T5, 7075-T6, 5052-H32), acier inoxydable (303, 304, 304L, 316, 316L, 17-4 PH), acier au carbone et allié (1045, 1144, 4140, 4340, 52100, 8620), laiton et bronze (C36000, C46400, C93700, C95400), cuivre (C10100, C11000) et titane (Grade 2, Grade 5), usiné à partir de barres et de tubes solides - non coulés -, l'alésage est donc coupé selon le dessin pour les prototypes et la production en faible-volume. Les pièces sont fabriquées selon les dimensions, tolérances, matériaux et exigences de finition spécifiées, avec des certificats de matériaux disponibles sur demande.
Types de manchons usinés CNC que nous fabriquons
Nous usinons une large gamme de types de manchons. Vous trouverez ci-dessous les plus courants ; si votre dessin montre une configuration différente, envoyez-le pour examen.
Manchons de roulement
Surfaces d'appui renouvelables pour arbres rotatifs.
Matériels: 52100 · 4140 · 316L · C93700 · C46400

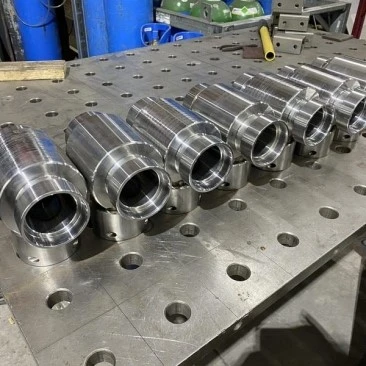

Manchons d'arbre
Manchons de protection montés sur les arbres contre l'usure.
Matériels:4140 · 4340 · 316L · 17-4 PH · Titane grade 2
Chemises / manchons de cylindre
Moteur et chemises hydrauliques trempés et alésés-finis.
Matériels:4140 · 4340 · 52100 · 304 · 17-4PH
Manchons d'espacement et de distance
Manchons-à longueur contrôlée qui définissent les écarts axiaux.
Matériels: 6061-T6 · 304 · 4140 · C36000
Manchons adaptateurs/réducteurs
Manchons coniques ou étagés reliant les diamètres.
Matériels: 4140 · 4340 · 316L · C46400 · 6061-T6
Manchons de guidage de précision
Alésages à faible-rugosité pour les ajustements coulissants linéaires.
Matériels:52100 · 4140 · 17-4 PH · 303
Manchons d'accouplement et de connecteur
Manchons droits ou clavetés joignant des arbres ou des tuyaux.
Matériels:4140 · 4340 · 316L · C36000 · Titane grade 5
Manchons et inserts filetés
Manchons filetés intérieurement ou extérieurement.
Matériels: 303 · 316L · 4140 · 6061-T6
Col et Bague Manches
Anneaux à paroi fine-pour le positionnement et la rétention.
Matériels: 1045 · 4140 · 6061-T6 · C36000
Manchons à bride
Manchons avec brides intégrées pour positionnement axial.
Matériels:316L · 17-4PH · 4140 · C46400
Manchons d'étanchéité et d'essuie-glace
Manchons lisses supportant les - joints toriques et les joints à lèvres.
Matériels:316L · 304 · 17-4 PH · C93700
Manchons usinés sur mesure
Pochettes uniques-à tirer à partir d'un stock solide.
Matériels:7075-T6 · 4340 · 17-4 PH · Titane grade 5
Vous avez des pochettes personnalisées ? Envoyez votre dessin
Processus d'usinage CNC pour manchons
Tournage CNC
Idéal pour :OD · ID · marches · chanfreins
L'activité principale pour les manchons sur-stocks alimentés en barres ou en mandrin.
Alésage et tournage interne
Idéal pour :Alésages de précision
Alésage de l'alésage selon une tolérance et une géométrie serrées.
Meulage OD et ID
Idéal pour :Diamètres à tolérance serrée
Rectification cylindrique lorsque les tolérances l'exigent.
Honing
Idéal pour :Finition alésage · rondeur
Alésage d'affûtage à Ra 0,2 µm pour des ajustements à faible-friction.
Fraisage et rainurage
Idéal pour :Rainures · rainures · trous de boulons
Brides, rainures de clavette, rainures et trous après tournage.
Ébavurage et nettoyage
Idéal pour :Bords d'alésage ·-pièces prêtes à l'assemblage
Rupture des bords, nettoyage et protection de l'alésage avant emballage.
Matériaux de manchon CNC
Pour les manchons, le choix du matériau dépend decharge et vitesse, résistance à l'usure, environnement corrosif, poids et usinabilité. Nous usinons des manchons à partir des matériaux métalliques répertoriés ci-dessous - acier au carbone et allié, acier inoxydable, aluminium, laiton et bronze, cuivre et titane.
| Matériel | Notes communes | Applications typiques des manchons | Avantages clés |
|---|---|---|---|
| Acier au carbone et allié | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · 38CrMoAlA | Chemises de roulement, chemises de cylindre, chemises d'arbre, douilles de guidage | Résistance, dureté et résistance à l'usure ; idéal pour les manches chargées |
| Acier inoxydable | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Chemises d'arbre et d'étanchéité, chemises alimentaires, médicales et marines | Résistance à la corrosion ; Le 316L convient aux environnements chlorés ; 17-4 PH ajoute de la force |
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Manchons d'espacement, colliers et manchons de guidage légers | Légèreté, usinabilité, bonne conductivité thermique |
| Laiton et bronze | C36000-laiton de coupe libre · C46400 laiton naval · C93700 bronze à roulement · C95400 bronze aluminium | Manchons de roulement et d'usure, manchons marins et de pompe | Surface d'usure autolubrifiante, utilisation avec de l'eau de mer et des roulements |
| Cuivre | C10100 (OFHC) · Cuivre électrolytique C11000 | Manchons et inserts conducteurs et thermiques | Haute conductivité électrique et thermique |
| Titane | Niveau 2 (CP) · Niveau 5 (Ti-6Al-4V) | Manchons marins, chimiques et légers à haute résistance- | Résistance exceptionnelle à la corrosion avec le meilleur rapport-poids- |
Précision et géométrie des manches
Les performances du manchon dépendent de l'alésage. Les éléments ci-dessous déterminent si les arbres fonctionnent correctement, si les joints tiennent et si le manchon dure. Nous les usinons sur plan, et plus serrés sur demande.
| Fonctionnalité | Capacité typique | Pourquoi c'est important pour les manches |
|---|---|---|
| Diamètre intérieur | h7 / h8 (±0,01 à 0,03 mm) | L'alésage est la surface d'ajustement critique pour les arbres et les joints. |
| Concentricité ID-OD | 0,01 à 0,03 mm-rond | Les pièces rotatives fonctionnent correctement sans vibration |
| Épaisseur de paroi | ±0,05–0,1 mm, uniforme sur toute la circonférence | Répartition uniforme de la charge et capacité de pression |
| Rectitude d'alésage | 0,02 mm / 100 mm | Critique pour les manchons longs et les alésages de guidage |
| Finition de la surface de l'alésage | Ra 0,8 µm tourné ; Ra 0,2–0,4 µm adouci | Faible frottement, bonne durée de vie des joints et rétention d'huile |
| Faces de longueur et d'extrémité | ±0,05–0,1 mm, carré par rapport à l'axe | Position axiale correcte dans les assemblages |
| Chanfrein / Rayon | ±0,1 mm, standard 0,5–2 mm | Entrées-sans bavures-pour l'assemblage et les joints |
| Rainure / Rainure | Selon la norme DIN 6885 / ANSI | Transfert et rétention de couple si nécessaire |
| Dimensions critiques | ±0.01 mm (precision to ±0.005 mm) | Évaluer-les fonctionnalités de qualité et d'alignement |
Fonctionnalités critiques que nous contrôlons
Alésages- alésé et affûté à h7/h8 avec rondeur, rectitude et finition contrôlées pour les interfaces de glissement et d'étanchéité.
Concentricité- ID-à-OD run-contrôlé entre les configurations de tournage et vérifié sur un mandrin ou une MMT.
Épaisseur de paroi- est maintenu uniforme autour de la circonférence et sur toute la longueur pour plus de résistance et de pression.
Stabilité des parois minces-Le soulagement des contraintes - après l'ébauche et les coupes de finition légères permet de conserver les manchons à parois minces-droits et ronds.
Filetages et rainures- filetages internes/externes, rainures et rainures usinées selon les normes DIN 6885/ANSI.
Identification- références ou marquage laser sur demande pour traçabilité et assemblage.
Traitement thermique et soulagement du stress pour les manchons CNC
Les manchons en acier chargés et-résistants à l'usure sont traités thermiquement comme spécifié par le dessin. Le soulagement des contraintes avant l'usinage de finition maintient les manchons à paroi mince-dimensionnellement stables.
| Traitement thermique | Catégories applicables | Pièces de manchon typiques |
|---|---|---|
| Trempe et revenu | 1045 · 4140 · 4340 · 52100 | Chemises de roulement, chemises de cylindre, chemises d'arbre |
| Carburation du boîtier | 8620 · 5120 · 1045 | Portez des manches et des doublures légèrement chargées |
| Nitruration | 38CrMoAlA · 4140 · 4340 | Roulements et manchons de guidage |
| Solution + Vieillissement | 17-4 PH · 7075-T6 | Manchons-en acier inoxydable et en aluminium à haute résistance |
| Soulager le stress | Toutes les nuances d'acier · 6061-T6 · 316L | Paroi fine-et manchons longs avant de terminer l'usinage |
Finitions de surface pour manchons CNC
La finition de surface protège les manchons et les prépare au glissement, à l'étanchéité ou à un service corrosif - tout en gardant les alésages usinés ou affûtés selon les normes.
Conversion chimique
Placage autocatalytique au nickel
Électropolissage
Revêtement en poudre
| Finition de surface | Matériaux applicables | Pièces de manchon typiques | Principal avantage |
|---|---|---|---|
| Chromage dur | 4140 · 4340 · 52100 | Chemises de cylindre, arbre et manchons de roulement | Résistance à l'usure et à la corrosion sur l'alésage ou le diamètre extérieur |
| Placage autocatalytique au nickel | 4140 · 4340 · 316L · Aluminium | Manchons hydrauliques et industriels | Revêtement uniforme, bon pour les alésages |
| Anodisation (Type II / Dur III) | 6061-T6 · 7075-T6 · 6063-T5 | Guide en aluminium et douilles d'espacement | Surface dure et-résistante à l'usure ; choix de couleurs |
| Passivation | 303 · 304 · 316L · 17-4PH | Pochettes marines, alimentaires et médicales | Élimine le fer libre, améliore la résistance à la corrosion |
| Électropolissage | 304 · 316L | Manchons alimentaires, médicaux et propres | Surface d'alésage lisse, propre et brillante |
| Placage de zinc | Acier au carbone | Manchons en acier-à usage général | Protection contre la corrosion économique |
| Oxyde noir | 1045 · 4140 · 4340 | Manchons industriels et de machines | Protection économique ; faible accumulation |
| Surfaces meulées / adoucies | Tous les aciers · inoxydable | Guide de précision et manchons de roulement | Améliore la géométrie et la finition de l'alésage |
Contrôle qualité des manchons
Nous inspectons les alésages, les diamètres extérieurs, l’épaisseur de paroi, la concentricité et la finition de l’alésage tout au long de la production pour garantir que les manchons répondent au dessin et s’assemblent correctement. Pour les projets documentés, nous pouvons fournir des certificats de matériaux et des dossiers d'inspection pour étayer votre inspection entrante.
Inspection de la perpendiculaire
Inspection de la jauge de hauteur CMM
Inspection des plaques de surface sur MMT
Go/Non-Go Inspection de la jauge de filetage
Inspection micrométrique à jauge à broches
| Article d'inspection | Équipement / Méthode | Pièces de manchon typiques |
|---|---|---|
| Diamètre intérieur | Jauge d'alésage · Micromètre interne | Tous les alésages de manchon, contrôles h7/h8 |
| Diamètre extérieur | Micromètre extérieur | Toutes les manches et cols |
| Épaisseur de paroi | Ultrasons · Micromètre | Manchons à paroi fine-, doublures |
| Concentricité | MMT · Indicateur sur mandrin | Douilles de roulement, de guidage et d'accouplement |
| Rectitude | MMT · Règle | Manches longues et doublures |
| Finition de la surface de l'alésage | Testeur de rugosité | Alésages de glissement et d'étanchéité |
| Dureté | Rockwell · Vickers | Manches traitées thermiquement- |
| Vérification du matériel | Spectromètre + Certificat Matériel | Matière première entrante (EN 10204 3.1 disponible) |
| Inspection finale | MMT + Rapport d'inspection | Acceptation dimensionnelle finale |
Besoin d’un contrôle qualité documenté ?Envoyez-nous vos dessins et exigences d’inspection.
Usinage de prototypes et de manchons à faible-volume
Les projets de manchons commencent souvent par des prototypes - de nouvelles conceptions, des contrôles d'ajustement sur les arbres et dans les boîtiers, ou des remplacements qui doivent être testés avant la production. L'usinage à partir de barres ou de tubes pleins évite les délais d'outillage et de moulage, les prototypes et les faibles volumes sont donc pratiques. Nous soutenonsprototype et usinage CNC-en faible volumeà partir d'échantillons uniques pour répéter de petites-commandes par lots.
Usinage de prototypes
Pour les nouvelles conceptions, validations et contrôles d’ajustement.
Quantité typique :1 à 10 pièces
Production en faible-volume
Pour les systèmes pilotes et les premières séries de production.
Quantité typique :10–1,000+ pièces
Répéter la production
For spare plates and recurring orders with established designs.
Quantité typique :Basé sur les exigences du projet
Convient pour
Chemises de roulement, chemises d'arbre et bagues
Chemises de cylindre et manchons de cylindre hydraulique
Entretoises, entretoises et manchons d'adaptation
Guide de précision et manchons de positionnement
Manchons d'accouplement, de bride et d'étanchéité
Manchons usinés sur mesure selon dessin
Emballage et délai de livraison pour les manchons usinés CNC
Conditionnement
Protection des surfaces :Papier antirouille et papier bulle pour les manchons en acier et en alliage
Protection contre la corrosion :Papier VCI pour le transit outre-mer de manchons en acier
Protection interne :Embouts ou bouchons sur alésages sur demande
Contrôle de la déformation :Manchons muraux longs et fins-supportés ou manchonnés pour éviter de se plier
Emballage personnalisé :Manchons individuels, mise en caisse personnalisée et emballage d'exportation pris en charge
Délai de livraison typique
| Type de commande | Délai de livraison typique |
|---|---|
| Prototype | 5 à 10 jours ouvrables |
| Faible-commande en volume | 10 à 20 jours ouvrables |
| Ordre de fabrication | 20 à 35 jours ouvrables, selon le calendrier |
| Répéter la commande | 10 à 25 jours ouvrables |
FAQ
Q : 1. Quels manchons usinés CNC pouvez-vous fabriquer ?
R : Nous fabriquons des manchons de roulement sur mesure, des manchons d'arbre, des chemises de cylindre, des manchons d'espacement et d'écartement, des manchons adaptateurs et réducteurs, des manchons de guidage de précision, des manchons d'accouplement et de connecteur, des manchons et inserts filetés, des manchons à collier et à bague, des manchons à bride et des manchons d'étanchéité et d'racleur à partir des dessins du client.
Q : 2. À partir de quels matériaux usinez-vous les manchons ?
R : Nous usinons des manchons en acier au carbone et allié (1045, 1144, 4140, 4340, 52100, 8620), en acier inoxydable (303, 304, 316L, 17-4 PH), en aluminium (6061-T6, 7075-T6), en laiton et en bronze (C36000, C46400, C93700, C95400), cuivre (C10100, C11000) et titane (Grade 2, Grade 5).
Q : 3. Usinez-vous des manchons à partir de matériaux solides ?
R : Oui. Nous usinons des manchons à partir de barres et de tubes solides, de sorte que l'alésage est coupé selon le dessin - pratique pour les prototypes et les faibles volumes sans outillage de coulée.
Q : 4. Quelles tolérances pouvez-vous atteindre sur l'alésage ?
R : Nous maintenons généralement les diamètres intérieurs à h7/h8 (±0,01 à 0,03 mm), la concentricité ID-OD à 0,01 à 0,03 mm et ±0,01 mm (précision à ±0,005 mm) sur les dimensions critiques.
Q : 5. Pouvez-vous maintenir une concentricité serrée sur des manches longues ?
R : Oui. Nous contrôlons le faux-rond ID–OD-de 0,01 à 0,03 mm à l'aide d'une inspection montée sur mandrin-et de configurations de tournage précises.
Q : 6. L’alésage peut-il être affûté pour obtenir un faible frottement ?
R : Oui. Nous affûtons les alésages jusqu'à Ra 0,2–0,4 µm pour les interfaces de glissement et d'étanchéité, améliorant ainsi la rondeur et la rétention d'huile.
Q : 7. Quel traitement thermique recommandez-vous pour les manchons de roulement ?
R : Pour les manchons de roulement à forte usure-, nous recommandons le 4140 ou le 52100 avec trempe et revenu, ou la nitruration (38CrMoAlA, 4140) pour un alésage dur et à faible-distorsion.
Q : 8. Pouvez-vous usiner des manchons à paroi fine-sans distorsion ?
R : Oui. Nous utilisons un soulagement des contraintes après des coupes d'ébauche et de finition légères pour maintenir les parois minces droites et rondes.
Q : 9. Fournissez-vous des manchons à partir de tubes ou de barres pleines ?
R : Les deux. Nous utilisons des barres, des tubes et des plaques solides en fonction de l'épaisseur et de la quantité des parois.
Q : 10. Pouvez-vous ajouter un alésage en chrome dur ou en nickel ?
R : Oui. Le chrome dur et le nickel autocatalytique sont courants pour la résistance à l'usure et à la corrosion sur les alésages des manchons et les diamètres extérieurs.
Q : 11. Pouvez-vous fournir des certificats de matériaux et des rapports d'inspection ?
R : Oui. Nous pouvons fournir sur demande des certificats de matériaux (EN 10204 3.1), des rapports d'inspection dimensionnelle, des rapports CMM et des enregistrements de rugosité.
Q : 12. Vos manchons sont-ils adaptés aux vérins hydrauliques ?
R : Oui. Nous produisons des chemises et des manchons de cylindre en 4140, 4340 et 17-4 PH avec des alésages affûtés en chrome dur.
Q : 13. Quel est le délai de livraison typique pour les manchons usinés CNC ?
R : Les délais de livraison typiques sont de 5 à 10 jours ouvrables pour les prototypes, de 10 à 20 jours ouvrables pour les commandes à faible volume-et de 20 à 35 jours ouvrables pour les commandes de production, en fonction de la complexité, de la quantité, des matériaux et de la finition.
