Raccords usinés CNC
Nous fabriquons sur mesureRaccords usinés CNCà partir de dessins clients et de fichiers CAO, y comprisraccords coudés, en T et transversaux, accouplements, raccords-unions, adaptateurs, réducteurs, raccords cannelés et tiges de tuyaux, corps de raccords à compression, corps de raccords d'instrumentation, viroles et manchons, raccords banjo et blocs collecteurs personnalisés. Nos capacités de tournage, fraisage, perçage, alésage et-filetage CNC produisent des raccords étanches-pour l'hydraulique, la pneumatique, l'instrumentation, les systèmes de fluides et de gaz, les pompes, les vannes et les équipements de traitement.
Un raccord rejoint, redirige, termine ou scelle une ligne - afinprécision du filetage, géométrie de la face d'étanchéité, alignement de l'alésage, épaisseur de paroi et état de surfacedécider s’il maintient la pression. Nous usinons des ferrures deacier inoxydable (303, 304, 304L, 316, 316L, 17-4 PH), laiton et bronze (C36000, C46400, C95400), acier au carbone et allié (1045, 1144, 4140, 4340), aluminium (6061-T6, 7075-T6), cuivre (C10100, C11000) et titane (Grade 2, Grade 5), avec placage et finition spécifiés par le dessin. Les pièces sont fabriquées selon les dimensions, tolérances, matériaux et exigences de pression spécifiées, avec des certificats de matériaux disponibles sur demande.
Types de raccords usinés CNC que nous fabriquons
Nous usinons une large gamme de types de raccords. Vous trouverez ci-dessous les plus courants ; si votre dessin montre une configuration différente, envoyez-le pour examen.
Raccords coudés
Coudes à 45 degrés et 90 degrés avec extrémités filetées, brasées ou soudées.
Matériels: 316L · 303 · C36000 · 4140
Raccords en T et en croix
Raccords à trois- et quatre-voies pour le branchement et le mélange de lignes.
Matériels: 316L · 304 · C36000 · 6061-T6
Accouplements et syndicats
Accouplements et raccords droits avec des conceptions à-nez captifs ou à face plate-.
Matériels:316L · C36000 · 4140 · Titane grade 5
Adaptateurs et réducteurs
Adaptateurs filetés-à-filetés, réduisant les bagues et les raccords étagés.
Matériels: 303 · 316L · C36000 · 4140
Tuyaux et tiges de tuyau
Tiges et queues barbelées pour connexions de tuyaux et de tubes flexibles.
Matériels: C36000 · 316L · 6061-T6
Corps de raccords à compression
Corps de compression et écrous pour les connexions tube-à-filetées.
Matériels: 316L · C36000 · 6061-T6
Viroles et manchons
Viroles usinées et manchons de support pour la préhension des tubes.
Matériels:316L · 17-4 PH · C36000
Raccords d'instrumentation
Corps de raccords de jauges, de vannes et de collecteurs pour lignes de process.
Matériels:316L · 316L VIM-VAR · 17-4 PH
Raccords pour banjo
Boulons et corps banjo avec-perçages transversaux à flux traversant.
Matériels: 316L · C36000 · 6061-T6
Raccords évasés et coniques

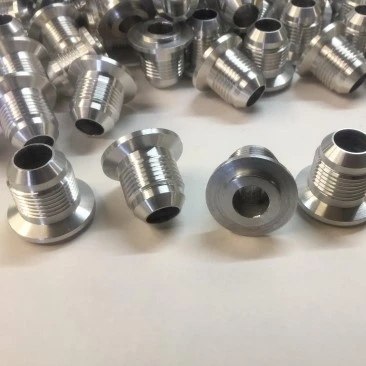

Raccords à siège évasé et conique à 37 degrés/45 degrés-pour une étanchéité métal-sur-métal.
Matériels: 316L · C36000 · 4140
-Raccords à bossage et à joint torique
Bouchons, émerillons et adaptateurs ORB et ORFS avec rainures pour joints toriques.
Matériels:4140 · 4340 · 316L · 17-4PH
Blocs collecteurs personnalisés
Blocs percés et portés intégrant de multiples fonctions de montage.
Matériels: 6061-T6 · 316L · 4140 · C36000
Vous avez un ajustement personnalisé ? Envoyez votre dessin
Processus d'usinage CNC pour les raccords
Tournage CNC
Idéal pour :Corps · hexagones · nez · fils
Le processus principal pour les corps ronds et les formes d'extrémité.
Fraisage CNC
Idéal pour :Appartements · trous transversaux · ports · forets banjo
Pour les éléments fraisés, les ports de collecteur et les perçages transversaux.
Filetage et tourbillonnage
Idéal pour :NPT · BSPP · métrique · Filetage UN
Filets découpés à une-pointe et-à l'emporte-pièce avec des diamètres primitifs contrôlés.
Forage et alésage
Idéal pour :Alésages · passages transversaux · collecteurs
Trous traversants et croisés précis pour les chemins d’écoulement.
Usinage des faces d'étanchéité
Idéal pour :Sièges coniques · faces évasées · faces ORFS
Angles et finitions de surface usinés pour une étanchéité-etanche.
Ébavurage et nettoyage
Idéal pour :Filetages · alésages · trous transversaux
Bavures-passages à écoulement libre ; copeaux enlevés et nettoyés avant emballage.
Matériaux de montage CNC
Pour les raccords, le choix des matériaux dépend decompatibilité des fluides, pression, température, environnement de corrosion et usure des filetages. Nous usinons des raccords à partir des matériaux métalliques répertoriés ci-dessous - acier inoxydable, laiton et cuivre, acier au carbone et allié, aluminium et titane.
| Matériel | Notes communes | Applications de raccords typiques | Avantages clés |
|---|---|---|---|
| Acier inoxydable | 303 · 304 · 304L · 316 · 316L · 316L VIM-VAR · 17-4 PH | Raccords d'instrumentation, corps de compression, raccords de process et marins | Large résistance à la corrosion chimique et aux chlorures ; 303 machines gratuitement ; 17-4 PH ajoute de la force |
| Laiton et bronze | C36000-laiton de coupe libre · C46400 laiton naval · C95400 bronze aluminium | Tuyaux cannelés, adaptateurs, raccords, raccords pneumatiques et d'eau | Excellente usinabilité, bonne résistance à la corrosion, étanchéité fiable des filetages |
| Acier au carbone et allié | 1045 · 1144 · 4140 · 4340 | Raccords hydrauliques ORB et ORFS, adaptateurs haute-pression | Haute résistance pour service sous pression ; filetages et faces d'étanchéité durcissables |
| Aluminium | 6061-T6 · 6063-T5 · 7075-T6 | Raccords pneumatiques, blocs collecteurs, systèmes fluides légers | Faible poids, anodisable, résistant à la corrosion-, facile à usiner |
| Cuivre | C10100 (OFHC) · Cuivre électrolytique C11000 | Raccords conducteurs, composants de lignes sous vide et cryogéniques | Haute conductivité thermique et électrique ; excellent comportement au brasage |
| Titane | Niveau 2 (CP) · Niveau 5 (Ti-6Al-4V) | Raccords marins, chimiques et eau de mer | Résistance à la corrosion et résistance-au-poids exceptionnelles |
Notre périmètre matériel.Nous usinons des ferrures deacier inoxydable, laiton et cuivre, acier au carbone et allié, aluminium et titane, couvrant les exigences de pression, de corrosion et de-compatibilité avec les fluides de la plupart des applications de raccords.Pour une note spéciale, envoyez votre dessin pour révision.
Normes de filetage et types de connexion
Les raccords assurent l'étanchéité grâce à leurs filetages et leurs faces, c'est pourquoi nous usinons les formes de filetage et les géométries d'étanchéité conformément aux normes applicables. Vous trouverez ci-dessous les plus courants ; des filetages spéciaux sont usinés selon dessin.
| Fil / Connexion | Standard | Méthode de scellement | Utilisation typique |
|---|---|---|---|
| TNP/NPTF | ANSI/ASME B1.20.1 | Filetage conique avec mastic | Raccords de tuyauterie industriels généraux |
| BSPP (G) | OIN 228-1 / BS 2779 | Filetage parallèle avec joint ou face collé | Équipements européens, hydraulique |
| BSPT (R) | OIN 7-1 | Filetage conique avec mastic | Raccordements de canalisations européens |
| ISO métrique | ISO 261 / ISO 965 | Filetage parallèle avec joint torique-ou joint | Machines et automatisation |
| ONU / FNU | ASME B1.1 | Filetage parallèle avec joint ou joint torique- | Instruments, équipement nord-américain |
| Joint torique - Bossage (ORB) | SAEJ514 | Joint torique-sur le bossage usiné | Adaptateurs de ports hydrauliques |
| Joint torique-face à joint torique (ORFS) | SAEJ1453 | Joint torique-sur face plate | Hydraulique haute-pression |
| Flare à 37 degrés (JIC) | SAEJ514 | Cône évasé métal-à-métal | Raccords pour tubes hydrauliques |
| Flare à 45 degrés (SAE) | SAEJ512 | Cône évasé métal-à-métal | Conduites de tubes basse-pression |
| Compression (virole) | OIN 8434-1 / DIN 2353 | Virole de type morsure-sur le tube | Instrumentation et tuyauterie hydraulique |
Fonctionnalités critiques que nous contrôlons
Géométrie du fil- diamètre primitif, cône et forme vérifiés avec des jauges Go/No-Go conformes à la norme de filetage.
Faces d'étanchéité- angles de cône, faces évasées et-rainures de joint torique usinées avec une finition correcte pour une étanchéité-étanchéité.
Alignement de l'alésage- perçages traversants et traversants positionnés avec précision afin que les passages d'écoulement qui se croisent se rejoignent proprement.
Épaisseur de paroi- contrôlé pour la pression nominale, en particulier au niveau des perçages transversaux et des sections hexagonales.
Élimination des bavures- passages d'écoulement ébavurés et nettoyés ; pas de copeaux lâches expédiés à l’intérieur des raccords.
Méplats hexagonaux et clés- sur-dimensions plates contrôlées pour un couple d'installation approprié.
Traitement thermique pour raccords CNC
Le traitement thermique augmente la résistance du raccord pour le service sous pression et est spécifié par le dessin. Il est appliqué avant l'usinage final des filetages et des faces d'étanchéité si nécessaire.
| Traitement thermique | Catégories applicables | Pièces de montage typiques |
|---|---|---|
| Trempe et revenu | 4140 · 4340 · 1045 | Adaptateurs, raccords hydrauliques ORB / ORFS |
| Trempe par induction | 1045 · 4140 | Nez filetés, faces d'étanchéité |
| Solution + Vieillissement | 17-4 PH · 7075-T6 | Raccords en acier inoxydable haute-pression |
| Soulager le stress | Toutes les nuances d'acier | Corps usinés avant filetage |
Tolérances et spécifications d'usinage d'ajustement
Les performances d'ajustement dépendent de la précision du filetage et de la géométrie de la face d'étanchéité-. Nous maintenons les caractéristiques ci-dessous sur plan, et plus serrées sur demande.
| Spécification | Capacité typique | Applications de raccords typiques |
|---|---|---|
| Dimensions critiques | ±0,01 mm (précision à ±0,005 mm) | Faces d'étanchéité, jauge-pièces de qualité |
| Tolérance du filetage | Aux normes (par exemple ISO 6g/6H, ANSI 2A/2B) ; Aller/Non-Aller évalué | Filetages NPT, BSPP, métriques, UN/UNF |
| Angle de la face d'étanchéité | ±0,5 degré sur les sièges coniques et évasés | Raccords évasés JIC 37 degrés et SAE 45 degrés |
| Diamètre d'alésage | ±0,03 à 0,05 mm | Passages d'écoulement, douilles de tubes |
| Position du trou transversal | ±0,05–0,1 mm | Perceuses banjo, passages multiples |
| Concentricité (filetage à alésage) | Jusqu'à 0,01-0,02 mm | Accouplements, corps de compression |
| O-Grainure du joint torique | ±0,02–0,05 mm sur la largeur et le diamètre | ORB, ORFS et raccords de collecteur |
| À travers les plats (Hex) | ±0,05–0,1 mm | Corps, écrous, boulons banjo |
| Rugosité de la surface | Norme Ra 0,8 à 1,6 μm ; Surfaces d'étanchéité Ra 0,4 μm | Sièges coniques, faces évasées, faces de joints toriques |
Finitions de surface pour raccords CNC
La finition de surface protège les raccords contre la corrosion et l'usure et maintient les filetages et les faces d'étanchéité propres et fonctionnels.
| Finition de surface | Matériaux applicables | Pièces de montage typiques | Principal avantage |
|---|---|---|---|
| Placage autocatalytique au nickel | 4140 · 4340 · 1045 · Aluminium | Adaptateurs hydrauliques, raccords-haute pression | Protection uniforme contre la corrosion sur les filetages et les corps |
| Chromage dur | 4140 · 4340 | Surfaces d'usure, douilles de tubes | Surface dure et-résistante à l'usure |
| Passivation | 303 · 304 · 316L · 17-4PH | Raccords d'instrumentation et de process | Élimine le fer libre, améliore la résistance à la corrosion |
| Électropolissage | 316L · 304 | Raccords de processus-alimentaires, médicaux et propres | Passages d'écoulement lisses et propres |
| Anodisation (Type II / Dur III) | 6061-T6 · 7075-T6 | Raccords pneumatiques, blocs collecteurs | Résistance à la corrosion et à l'usure |
| Oxyde noir | 1045 · 4140 · 4340 | Raccords en acier-à usage général | Protection contre la corrosion économique |
| Nickelage | C36000 · C46400 laiton | Barbes et adaptateurs en laiton | Finition brillante durable pour un service corrosif |
| Placage de zinc | Acier au carbone | Raccords-à usage général | Protection contre la corrosion économique |
Contrôle qualité du montage
Nous inspectons les filetages, les faces d'étanchéité, les alésages et les perçages transversaux tout au long de la production pour garantir que les raccords répondent au dessin et scellent comme prévu. Pour les projets documentés, nous pouvons fournir des certificats de matériaux et des dossiers d'inspection pour étayer votre inspection entrante.
| Article d'inspection | Équipement / Méthode | Pièces de montage typiques |
|---|---|---|
| Inspection des fils | Go/No-Go Jauges de filetage (NPT, BSPP, métrique, UN) | Tous les raccords filetés et adaptateurs |
| Géométrie de la face d'étanchéité | MMT · Jauges d'angle · Profilomètre | Faces évasées, coniques et ORFS |
| Alésage et trou transversal | Jauges à broches · MMT | Corps, raccords banjo, collecteurs |
| Dimensions critiques | Micromètre · MMT | Jauge-de qualité et de précision des raccords |
| Concentricité | Comparateur à cadran · MMT | Accouplements, corps de compression |
| Rugosité de la surface | Testeur de rugosité | Faces d'étanchéité et passages d'écoulement |
| Dureté (traité thermiquement-) | Testeur de dureté | Acier trempé et raccords PH 17-4 |
| Vérification du matériel | Spectromètre + Certificat Matériel | Matière première entrante (EN 10204 3.1 disponible) |
| Inspection finale | MMT + Rapport d'inspection | Acceptation dimensionnelle finale |
Besoin d’un contrôle qualité documenté ?Envoyez-nous vos dessins et exigences d’inspection.
Usinage de prototypes et d'ajustements à faible-volume
Les projets d'ajustement commencent souvent par des prototypes - de nouveaux systèmes, des combinaisons de filetage spéciales ou des remplacements qui doivent être testés avant la production. Nous soutenonsprototype et usinage CNC-en faible volumeà partir d'échantillons uniques pour répéter de petites-commandes par lots.
Usinage de prototypes
Pour les nouvelles conceptions, la validation et les remplacements.
Quantité typique :1 à 10 pièces
Production en faible-volume
Pour les systèmes pilotes et les premières séries de production.
Quantité typique :10–1,000+ pièces
Répéter la production
Pour les raccords de rechange et les commandes récurrentes avec des conceptions établies.
Quantité typique :Basé sur les exigences du projet
Convient pour
Raccords coudés, en T et en croix
Accouplements, unions et adaptateurs
Embouts et tiges de tuyaux
Corps de compression et d'instrumentation
Ferrules, manchons et raccords banjo
Blocs collecteurs personnalisés
Emballage et délai de livraison pour les raccords CNC
Conditionnement
Protection des fils :Capuchons filetés en plastique ou protection en mousse sur demande pour faces d'étanchéité et filetages
Protection contre la corrosion :Papier VCI et huilage pour raccords en acier en transit outre-mer
Propreté:Raccords ébavurés, soufflés à l'air-et exempts de copeaux avant emballage
Commandes mixtes :Triés par numéro de pièce avec étiquettes et listes de contrôle de quantité
Emballage personnalisé :Exigences d'emballage spécifiques au client prises en charge
Délai de livraison typique
| Type de commande | Délai de livraison typique |
|---|---|
| Prototype | 5 à 10 jours ouvrables |
| Faible-commande en volume | 10 à 20 jours ouvrables |
| Ordre de fabrication | 15 à 30 jours ouvrables |
| Répéter la commande | 10 à 25 jours ouvrables |
FAQ
Q : 1. Quels raccords usinés CNC pouvez-vous fabriquer ?
R : Nous fabriquons des raccords coudés, en T et transversaux sur mesure, des accouplements, des raccords-unions, des adaptateurs, des réducteurs, des raccords cannelés et des tiges de tuyaux, des corps de raccords à compression et d'instrumentation, des viroles et des manchons, des raccords banjo, des raccords évasés et coniques, des raccords à bossage et à joint torique et des blocs collecteurs personnalisés à partir des dessins des clients.
Q : 2. À partir de quels matériaux usinez-vous les raccords ?
R : Nous usinons des raccords en acier inoxydable (303, 304, 304L, 316, 316L, 316L VIM-VAR, 17-4 PH), en laiton et en bronze (C36000, C46400, C95400), en acier au carbone et allié (1045, 1144, 4140, 4340), en aluminium. (6061-T6, 6063-T5, 7075-T6), cuivre (C10100, C11000) et titane (Grade 2, Grade 5).
Q : 3. Quelles normes de filetage pouvez-vous usiner ?
R : Nous usinons NPT / NPTF (ANSI/ASME B1.20.1), BSPP / BSPT (ISO 228-1 / ISO 7-1), métrique ISO (ISO 261), UN / UNF (ASME B1.1), ainsi que des filetages spéciaux par dessin. Tous les fils sont évalués Go/No-Go.
Q : 4. Pouvez-vous usiner des raccords hydrauliques tels que des adaptateurs ORB et ORFS ?
R : Oui. Nous usinons des adaptateurs, des bouchons et des pivots de joint torique (SAE J514) et de joint torique (SAE J1453) de 4140, 4340, 316L et 17-4 PH, avec des rainures de joint torique usinées avec précision.
Q : 5. Pouvez-vous usiner des raccords évasés et à compression ?
R : Oui. Nous usinons des raccords évasés JIC à 37 degrés et SAE à 45 degrés et des raccords à compression de type mordant- (ISO 8434-1 / DIN 2353), y compris les corps, les écrous, les viroles et les manchons.
Q : 6. Pouvez-vous usiner des raccords avec des perçages transversaux et des collecteurs ?
R : Oui. Nous forons et alésons des passages d'écoulement se croisant pour les raccords banjo et les blocs collecteurs personnalisés, avec des positions de trous précises et des passages ébavurés et sans copeaux.
Q : 7. Quelles tolérances pouvez-vous atteindre sur les raccords ?
R : Nous maintenons généralement ±0,01 mm sur les dimensions critiques, avec un usinage de précision jusqu'à ±0,005 mm. Les angles des faces d'étanchéité sont maintenus à ± 0,5 degré et les filetages respectent leurs tolérances standard.
Q : 8. Pouvez-vous fournir des raccords haute-pression ?
R : Oui. Nous usinons des adaptateurs et des raccords haute pression-à partir de 4140, 4340 et 17-4 PH avec trempe-et-revenu ou solution-traitement thermique de vieillissement lorsque l'étirage nécessite une résistance plus élevée.
Q : 9. Quelles finitions de surface proposez-vous pour les raccords ?
R : Nickel chimique, chrome dur, passivation, électropolissage, anodisation, oxyde noir, placage de zinc et de nickel, ainsi que faces d'étanchéité usinées jusqu'à Ra 0,4 μm.
Q : 10. Pouvez-vous fournir des certificats de matériaux et des rapports d'inspection ?
R : Oui. Nous pouvons fournir sur demande des certificats de matériaux (EN 10204 3.1), des rapports d'inspection dimensionnelle, des rapports CMM et des enregistrements de jaugeage de filetage.
Q : 11. Acceptez-vous les dessins 2D et les fichiers CAO ?
R : Nous pouvons travailler à partir de fichiers de dessin STEP, STP, IGES, IGS, SolidWorks, DXF et 2D courants, ainsi que des normes de filetage et des exigences de pression applicables.
Q : 12. Prenez-vous en charge la production de prototypes et de-petits volumes ?
R : Oui. Nous prenons en charge des quantités de prototypes de 1 à 10 pièces, une production en faible volume-de 10 à 1,000+ pièces, ainsi que des commandes de production répétées pour des raccords standards et spéciaux.
Q : 13. Quel est le délai de livraison typique pour les raccords usinés CNC ?
R : Les délais de livraison typiques sont de 5 à 10 jours ouvrables pour les prototypes, de 10 à 20 jours ouvrables pour les commandes à faible volume-et de 15 à 30 jours ouvrables pour les commandes de production, en fonction de la complexité, de la quantité, des matériaux et de la finition.
